Criação da Importação Optibus via WebService layout 2

Modificado em Ter, 26 Mar na (o) 8:09 AM

1. Informações Gerais:


Objetivo: Integrações e Parcerias.

Foi criado novo modelo de integração de Programação Horária via webservice a partir dos dados da Plataforma da Optibus. Essa tem por objetivo criar a programação por linha após consumir os dados do Quadro horário da Optibus.


Detalhes:


SIM: 87809


Modulo: ESC - Escala


Acesso Globus:

Acesso: Utilitários> Parâmetros Configuração do Sistema> Aba Especifico/ Aba Importação
Acesso: Utilitários> Integrações> Optibus> Localidades
Acesso: Utilitários> Integrações> Optibus> Programação > Layout 2


Informações Adicionais:

A tela de Parâmetros de Configuração foi ajustada para atender a implantação e foram acrescentados os Menus Acesso: Utilitários> Integrações> Optibus> Localidades e Acesso: Utilitários> Integrações> Optibus> Programação > Layout 2.


Instruções Sobre os Novos Processos:


2. Ajustes na Tela de Parâmetros de Configuração:

A Integração será de Localidades e Programação, para isso foi criada na Tela de Parâmetros de Configuração a opção Webservice(Optibus), está pode ser acessada através do caminho: Parâmetros Configuração do Sistema> Aba Especifico/ Aba Importação.

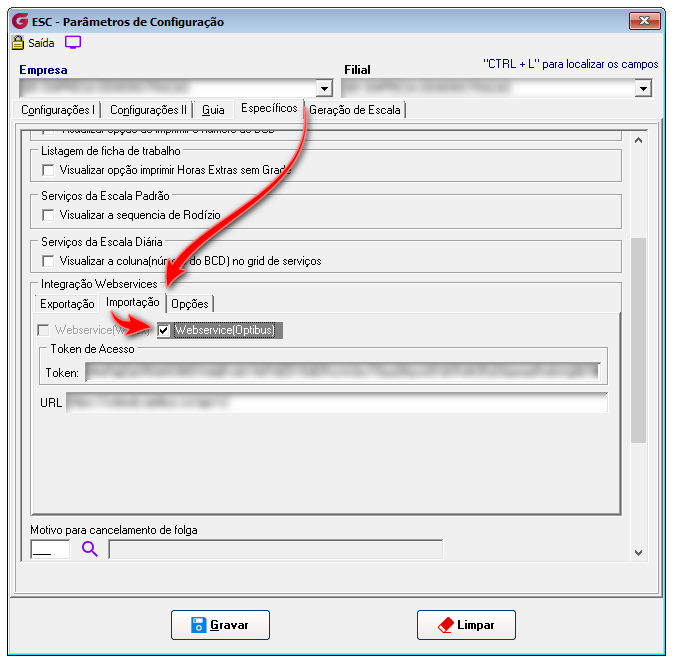

Para configurar deve marcar a flag do Webservice(Optibus), no campo de Token de Acesso o usuário deverá informar o Token e em seguida informar a URL ao final clicar em gravar para validar os dados Figura 1.

Figura 1 . Tela de Parâmetros de Configuração.


3. Menus Criados no Módulo de Escala.

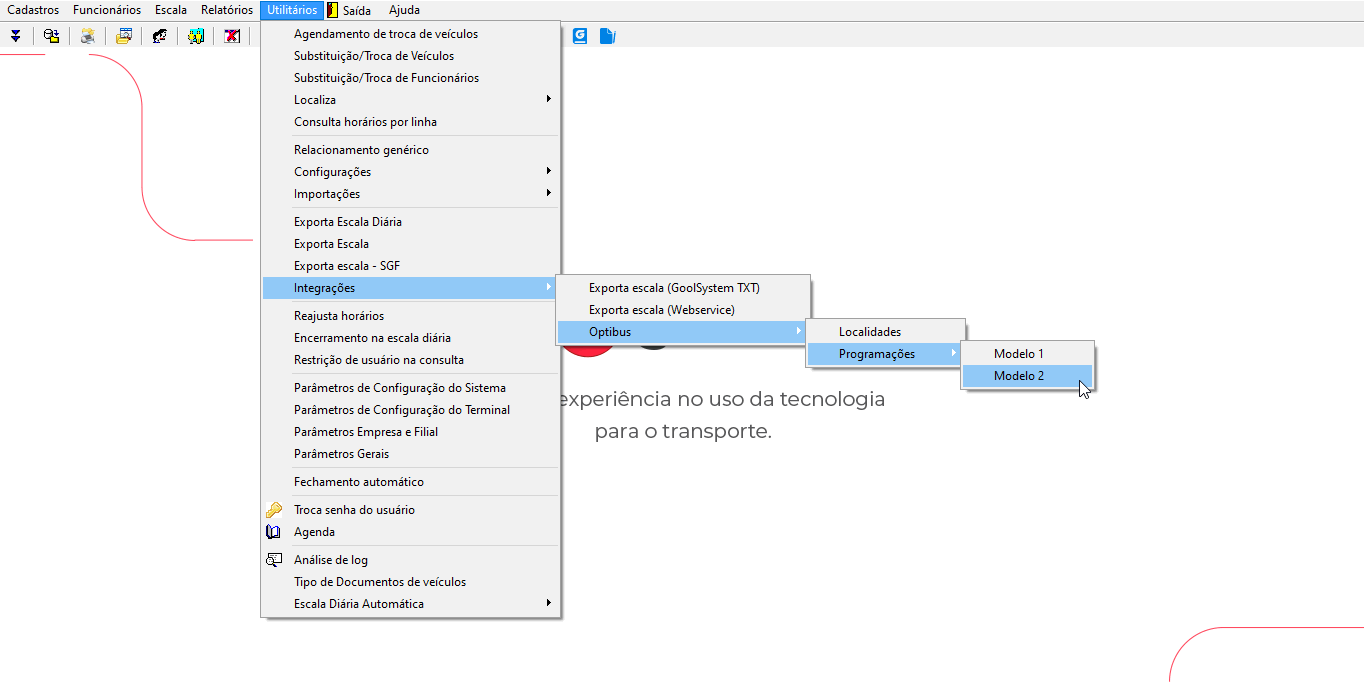

Os menus para importação foram criados e podem ser acessados através do caminho: Utilitários> Integrações> Optibus> Localidades e Acesso: Utilitários> Integrações> Optibus> Programação > Layout 2

Figura 2.



Figura 2. Menus Criados Localidades e Programação.


4. Tela de Importação de Localidades - OptiBus.

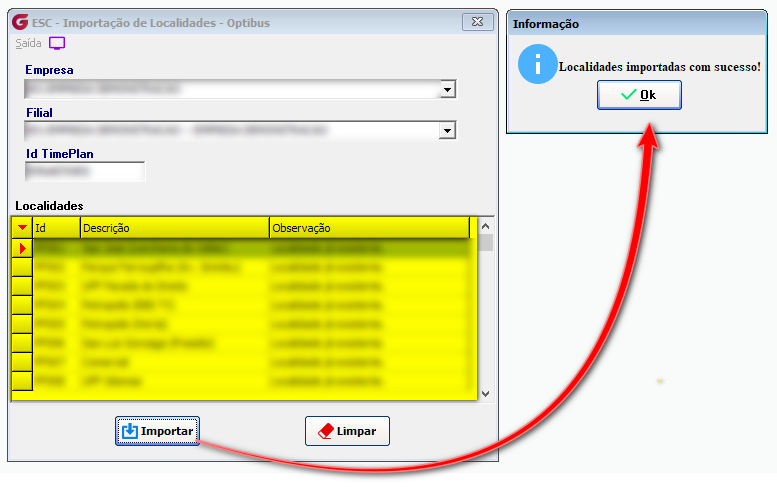

Para realizar a importação dos dados deve-se fazer inicialmente a importação das Localidades ao abrir a tela informar empresa, filial e o Id TimePlan das paradas da Optibus. Em seguida clicar em Importar, o sistema irá validar a importação apresentando a mensagem "Localidades importadas com sucesso!", após a importação o Grid de Localidades irá apresentar as localidades importadas, Figura 3.

Figura 3. Tela de Importação de Localidades - OptiBus.


5. Relacionamento Genérico.

Antes de iniciar a importação, o cliente deverá realizar o relacionamento genérico de algumas informações: Empresa/Filial, Linha (campo sign do evento trip), Atividade (tipo do evento: trips, deadheads, signos, splits), Tecnologia (campo Id do vehicleTypes).


Dicionário dos eventos Optibus


Service_trip: Viagem produtiva

Deadhead: Viagem vazia sem garagem

Depot_pull_out: Saída de Garagem

Depot_pull_in: Entrada na Garagem

Sing_on: Tempo de Preparo

Sing_off: Tempo de Retorno

Split: Intervalo dupla pegada

Break: Intervalo

Standby: Intervalo

Pre_trip: Tempo de carro parado no inicio do dia ou após intervalo do Motorista

Post_trip: Tempo de carro parado no final do dia

Taxi: Deslocamento do Motorista por meio de carona ou outro meio

Changeover: Motorista mudando de carro

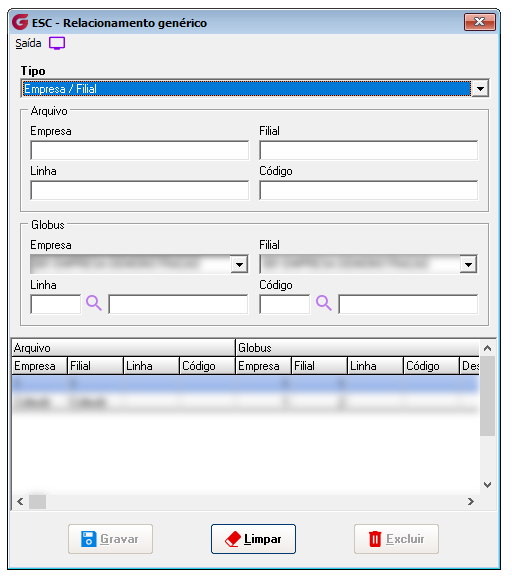

Figura 4. Tela de Relacionamento Genérico.


6. Tela de Importação de Programação - OptiBus.

Após a importação de Localidades, deve-se importar a programação, aonde será informado empresa, filial e o Id Schedule. Após informar este dados o usuário irá clicar em Consultar, para que inicie o processo de importação. Durante o processo, a rotina do Globus vai extrair a informação de linha da primeira viagem encontrada para compor o serviço usando o conjunto de viagens que contenham o mesmo Duty Id (Motorista Lógico) e Vehicle Block Id (Veículo Lógico) e a partir daí definindo a linha principal de cada programação.


Figura 5. Tela de Importação de Programação - OptiBus.


7. Tratamento das Críticas.

Havendo críticas (como atividade, local, linha), sobre relacionamentos que não foram feitos a tela apresentara essas informações na Aba de Log e ficará em destaque nos campos de Serviços e Viagens na cor vermelha. O usuário deverá corrigir esses informações para isso há a opção de Revalidar, aonde é possível realizar os relacionamentos pendentes, e revalidar a geração dos serviços. Ao clicar em Revalidar o sistema irá fazer uma Nova Importação alterando os dados inicialmente importados e gerando novos dados com as informações corrigidas.


Obs.: O botão de Revalidar será habilitado sempre que houver críticas, caso contrario permanecerá desabilitado.

Figura 6. Tela de Importação de Programação - OptiBus.  (Com as Críticas)

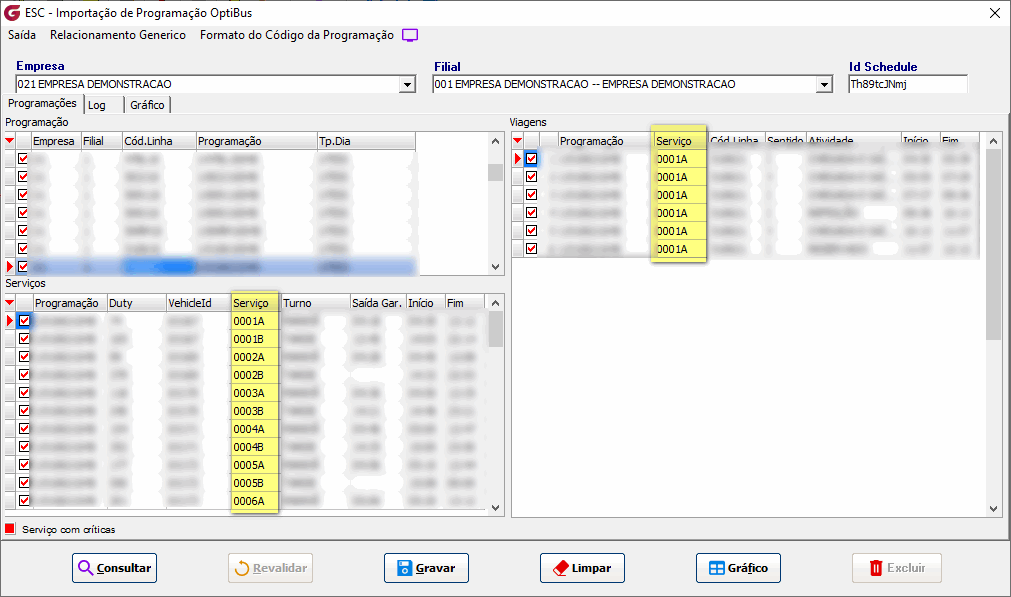

O formato de serviço sempre será conforme imagem a seguir usando os 5 caracteres disponíveis no campo.

Figura 7. Tela de Importação de Programação - OptiBus.


Os turnos dos serviços serão definidos conforme cadastro no módulo Trafego.

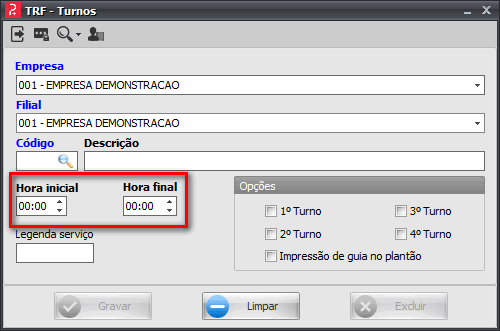

Figura 8. Tela de Cadastro de Turnos.


Se o horário de Inicio do serviço estiver entre Hora inicial e Hora final deste cadastro, o serviço assumirá o turno indicado no Quadro opções.



O usuário tem a opção de gravar a programação seus serviços e viagens, sem realizar o tratamento das críticas apresentadas, porém as viagens com crítica serão gravadas com as informações de linha/locais/atividade em branco.

Figura 8. Tela de Viagens da Programação Horária.


A tela de Log apresentará as críticas para que o usuário possa trata - lás, assim que o sistema carregar as informações, o usuário poderá consultar as alterações que serão necessárias clicando na Aba Log, na tela de log terão todas as informações necessárias para que o usuário identifique as informações que precisão ser tratadas no relacionamento genérico.

Figura 9. Tela de Importação de Programação - OptiBus. (Aba de Log).


8. Apresentação das Informações em Formato de Gráfico.

Na tela de Importação de Programação é possível gerar um gráfico exibindo os vehicleId e os serviços em que os mesmos estão, clicando no botão Gráfico. Ao final da geração o sistema irá abri a Aba de Gráfico e apresentar o resultado da geração.

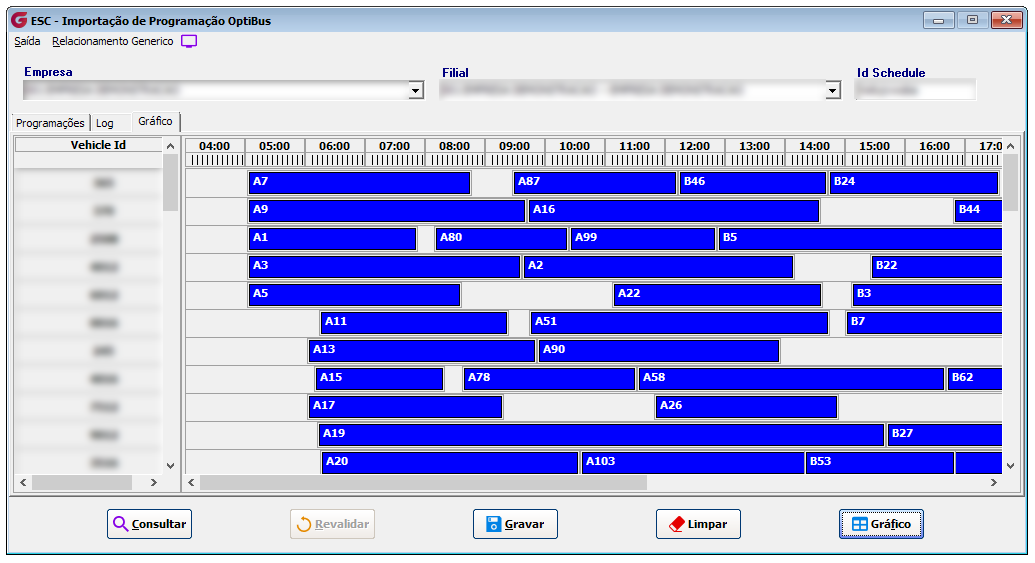

Figura 10. Tela de Importação de Programação - OptiBus. (Aba de Gráfico).





Em caso de dúvidas, favor abrir um ticket no portal do cliente através do link http://portaldocliente.praxio.com.br para que possamos esclarecê-la.
